石油化工管道防爆阻火器技術規范 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 詳細介紹 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

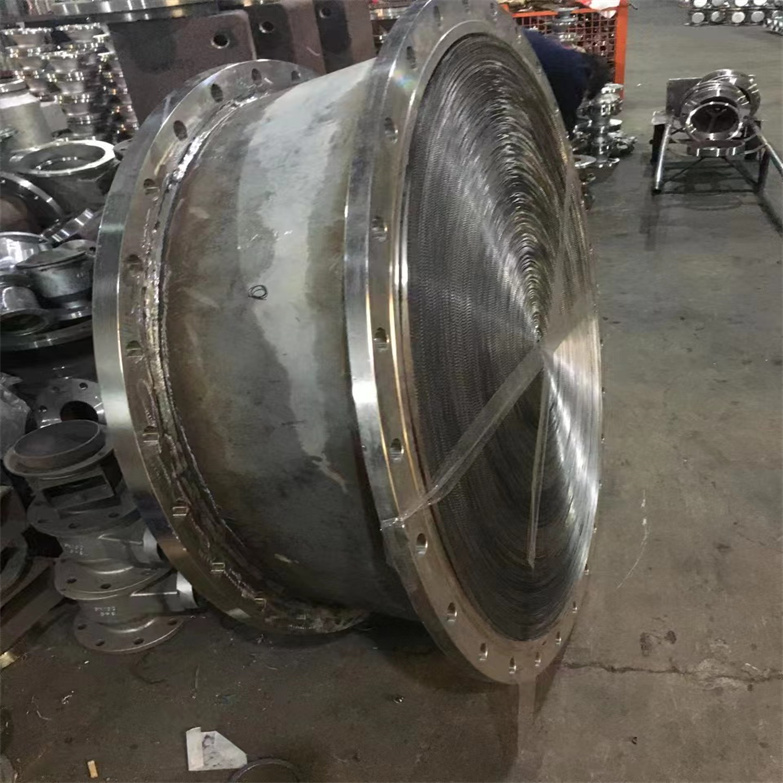

石油化工管道阻火器技術規范 是用來阻止液體的火焰蔓延和防止回火而引起爆炸，從而保證儲罐的安全。這類阻火器內的阻火層常用不銹鋼帶或銅鎳合金材料壓制而成的波紋狀，波紋的大小由氣體性質和阻止火焰速度決定。它的功能是允許易燃易爆氣體通過，對火焰有阻止窒息作用。
波紋形式一種是由兩個方向折成的波紋型的薄板材料組成，波紋之間分隔成許多小的孔隙和通道，給火焰提供了一條曲曲折折的通道。另一種由波紋薄板和平板交替纏繞在中心軸上，組成一疊帶有三角形孔隙阻火層，這種結構的阻火層可以根據設計需要生產不同直徑、不同厚度和不同孔隙的波紋阻火層。波紋結構阻火器經測試證明，阻火性能好，使用范圍廣，制造成本低，易于檢查和安裝等優點，所以這種結構的阻火器已被廣泛使用。油罐波紋阻火器阻火層由幾層阻火層組成一個一個整體，但層與層之間不允許留有空隙，以防止火焰由間隙通過。 實驗方法該阻火器徑，其性能符合GB13347-92《石油氣管道阻火體器阻火性能和實驗方法》的規定.阻火器連續13次以亞音速火焰試驗，每次都能阻止火焰的通過，可滿足各種不同工藝管道的需要.阻火器，這一安裝在儲罐或排放可燃?xì)怏w和易燃液體蒸汽的管道上的安全附件，旨在阻止因回火而引發的火焰?zhèn)鞑?。其最初主要?yīng)用于石油工業，但如今已廣泛拓展至礦山、煤礦、水運及化學工業等多個領域。阻火器核心構造為殼體與濾芯，其中濾芯是阻斷火焰的關鍵組件。以常見的波紋型阻火器為例，其濾芯由薄不銹鋼波紋帶與平帶共同卷制而成，其阻火能力受濾芯上三角形截面孔尺寸及厚度影響。當火焰經過濾芯時，這些三角形截面孔會將其分割成眾多細小火焰，增大火焰與通道壁的接觸面積，強化傳熱效果，使火焰溫度降至著火點以下，從而有效阻止火焰蔓延。此外，器壁效應也會發揮作用，燃燒的可燃?xì)庠谕ㄟ^阻火元件的狹窄通道時，自由基與通道壁的碰撞幾率增加，參與反應的自由基數量減少。當通道狹窄到一定程度時，自由基與通道壁的碰撞成為主導，自由基數量急劇下降，進而遏制火焰向未燃?xì)怏w傳播。
二. 石油化工管道阻火器技術規范阻火器的分類 阻火器根據不同的分類標準，可以分為多種類型。按照其性能特點，阻火器可分為阻爆燃型和阻爆轟型。阻爆燃型主要用于阻止亞音速火焰的蔓延，而阻爆轟型則用于阻止音速和超音速火焰的蔓延。此外，阻火器的分類還與其使用場合有關，例如，放空阻火器常用于儲罐或槽車的放空管道上，以防止外部火焰?zhèn)魅?；而管道阻火器則安裝在密閉管路系統中，用于防止火焰在管路系統內的蔓延。另外，阻火器的濾芯類型也是其分類的一個重要依據，包括充填型、板型、金屬網型、波紋型和液封型等。NFPA69《防爆系統標準》對阻火器的安裝位置和燃燒類型等方面也進行了詳細的劃分和規定。展示了NFPA69中阻火器的詳細分類。該標準對阻火器的安裝位置、燃燒類型以及相關性能參數都進行了全面的規定和劃分。這些信息對于了解阻火器的種類和適用場合至關重要。
三.石油化工管道阻火器技術規范 阻火器選型 在特定條件下，選擇合適的阻火器至關重要，因?yàn)樗苡行ё柚够鹧娴膫鞑ァＨ欢?，每種阻火器都有其特定的適用范圍，超出這個范圍就無法保證其阻火效果。因此，在進行阻火器選型時，必須謹慎考慮。 首先，需要明確阻火器的使用位置、所處理的介質類型（即爆炸級別），以及操作工況（包括壓力和溫度）等基本因素。這些因素將決定阻火器的具體類型和性能。 其次，根據阻火器的使用場所進行適當?shù)膭澐?。例如，如果阻火器安裝在管道端部或儲罐頂部，應選擇管端型阻火器；若安裝在封閉的管道系統中，用于防止火焰在管道系統中的蔓延，則應選用管道型阻火器。 此外，火焰在管道內的傳播速度受到多種因素的影響，包括介質種類、管道溫度和壓力等。同時，阻火器的安裝位置和與點火源之間的距離也對阻火效果產生重要影響。因此，在選型時需要綜合考慮這些因素，以確保阻火器能在最佳狀態下工作。 一般來說，當阻火器安裝在爆燃階段時，應選用阻爆燃型阻火器；若安裝在爆轟階段，則應選用阻爆轟型阻火器。當然，具體的選型還需要根據試驗結果或經驗來判斷。 在完成初步選型后，還需要進一步考慮其他參數，如阻火器的連接方式、通氣量、最大允許壓降等。同時，也需要關注阻火器的設計標準、材質選擇以及是否需要伴熱夾套等特殊要求。這些參數都將直接影響阻火器的性能和使用效果。 綜上所述，阻火器的選型是一個復雜而重要的過程。在實際工程中，由于工況的多樣性和復雜性，介質通常為氣體混合物，燃燒工況也變化多端。因此，在進行阻火器選型時，必須綜合考慮各種因素，以確保最終選用的阻火器能夠滿足實際需求并具有最佳的阻火效果。
在阻火器選型過程中，介質類型是一個關鍵因素。根據GB 50058《爆炸危險環境電力裝置設計規范》第3.4.1條的規定，爆炸性氣體混合物應按照其最大試驗安全間隙(MESG)或最小點燃電流比(MICR)進行分級。通常，阻火器的選用會依據介質的MESG值來進行劃分。 MESG是實驗室測試結果的一種重要指標，它反映了在標準試驗條件下，空腔內所有濃度的被試驗氣體或蒸汽與空氣的混合物點燃后，是否能通過25mm長的火焰通路點燃外部爆炸性混合物。不同的氣體介質具有不同的MESG值。 對于純組分的可燃?xì)怏w和蒸氣，其MESG的測試值可以參考《爆炸性環境第20-1部分：氣體和蒸汽物質特性分級一試驗方法和數據》IEC60079-20-1：2010。而對于多組分的可燃?xì)怏w和蒸氣混合物，MESG的確定可以通過咨詢有資質的機構、委托測試，或者采用危險性最高組分的最小MESG作為多組分混合物的MESG。此外，還可以應用經驗式進行計算，如《爆炸危險環境電力裝置設計規范》（GB50058-2014）條文說明第5.2.3條引用的《易燃液體、氣體或蒸汽的分類和化工生產區電氣裝置設計》NFPA497-2008附件B的估算方法。 EN ISO16852《阻火器性能要求、測試方法和使用限制》標準將爆炸性氣體混合物按照其MESG值劃分為七個爆炸等級，包括ⅡA1、IA、IB1、IB2、IB3、ⅡB和ⅡC。同時，每個組別還可能存在爆燃、穩定爆轟和非穩定爆轟等不同的燃燒工況。這些信息對于阻火器的選型具有重要意義。 另外，要確保阻火器的阻火元件間隙小于介質的MESG值，這樣才能確保阻火器能夠有效地阻止火焰的傳播。當然，除了參考MESG值進行選型外，還需要綜合考慮其他因素，如安裝位置、工藝狀況以及燃燒時間等，以確保阻火器的選型和使用達到最佳效果。
2. 石油化工管道阻火器技術規范燃燒工況： 當管道長度充足且燃燒速度迅速時，火焰會依次經歷爆燃、不穩定爆轟以及穩定爆轟等多個燃燒階段（如圖3所示）。 這一系列變化，源于燃燒過程中的“壓升"現象。當點燃充滿可燃?xì)怏w的水平管道時，火焰首先傳向管壁，隨后迅速向未引燃的氣體傳播。燃燒產生的熱量導致燃燒氣體迅速膨脹，進而壓縮可燃?xì)怏w前端，產生“壓升"。隨著火焰前端的密度增加和燃燒速度的加快，產生的熱量也相應增多，進一步加劇了“壓升"現象。 在實際情況中，阻火器的選型至關重要。如果阻火器距離火源過遠，火焰爆燃可能轉變?yōu)楸Z，導致管道內壓力急劇上升，增加危險系數。同時，這也對阻火器的阻火和耐壓能力提出了更高的要求。因此，必須根據具體的燃燒工況來選擇適當?shù)淖杌鹌?，以保障安全生產。 然而，在實際工程應用中，由于混合介質的復雜性、管道情況的多樣性以及火焰點位置的難以確定性，使得阻火器的選型變得相當困難。通常，工程師們需要依據標準和工程經驗進行具體分析。此外，管道中的彎頭對火焰?zhèn)鞑ゾ哂屑铀僮饔茫虼嗽谶x型過程中必須予以充分考慮。當彎頭數量超過1個時，燃燒工況將變得更加復雜，需要模擬管線的真實情況進行試驗來確定最佳選型。若無試驗條件，為確保安全，一般建議選用爆轟型阻火器。因此，在工藝條件允許的情況下，應盡可能減少火源與阻火器之間的彎頭數量。
石油化工管道阻火器技術規范標準規范1、執行標準：GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》、 石油化工管道阻火器技術規范結構特點1、該阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格
石油化工管道阻火器技術規范主要零部件
石油化工管道阻火器技術規范外形結構圖
石油化工管道阻火器技術規范主要外形尺寸
石油化工管道阻火器技術規范美標外形尺寸ANSI、API、ASME
石油化工管道阻火器技術規范維修與保養為了確保油罐波紋阻火器的性能達到安全使用目的，對阻火器應定期性進行檢查，保養。
四.石油化工管道阻火器技術規范的安裝要求 阻火器的安裝方向至關重要，它直接影響到阻火器的阻爆轟效果。在《阻火器的設置》標準中明確規定，安裝管道阻爆轟阻火器時，其爆轟波吸收器應朝向有可能產生爆轟的方向，否則將失去阻爆轟的作用。此外，不同的安裝位置也會對阻火器的性能產生影響。 在《石油化工金屬管道布置設計規范》中，對各類管道阻火器的安裝位置作出了詳細規定。例如，氫氣放空管上的阻火器應靠近放空口端部布置，加熱爐燃料氣主管上的管道阻火器應靠近加熱爐并便于檢修，儲罐用的阻火器應直接安裝在儲罐頂?shù)墓芸谏希悍趴张艢夤艿赖淖杌鹌饕嗽O(shè)在排氣管道的末端。 同時，連接方式也是阻火器安裝中需要考慮的重要因素。在《石油化工石油氣管道阻火器選用檢驗及驗收標準》中規定，安裝于管道中的阻火器通常采用法蘭連接。此外，《阻火器的設置》標準中也明確指出，阻火器與管道的連接一般為法蘭連接，小直徑的管道則采用螺紋連接。 另外，根據《壓力管道安全技術監察規程》的要求，在安裝阻火器時還需注意一些特殊情況。例如，管端型放空阻火器的放空端應安裝防雨帽；當工藝物料含有顆粒或其他可能堵塞阻火元件的物質時，應在阻火器進、出口安裝壓力表以監控阻火器的壓力；對于可能發生凍結的工藝物料，如含有水汽或其他凝固點高于0℃的蒸汽，應采取相應的防凍或解凍措施；同時，阻火器不得靠近爐子和加熱設備，除非阻火元件溫度升高不會影響其阻火性能；在安裝單向阻火器時，應確保阻火側朝向潛在點火源。
是防止外部火焰竄入存有易燃易爆氣體的設備、管道內或阻止火焰在設備、管道間蔓延，應用火焰通過熱導體的狹小孔隙時，由于熱量損失而熄滅的原理設計制造，適用于可燃?xì)怏w管道。那么關于阻火器你了解多少呢？下面賢集網小編為您講解一下管道阻火器的安裝說明、主要性能、分類、標準概述、工作原理、適用范圍及維護保養方法。
石油化工管道阻火器技術規范管道阻火器的主要性能 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
